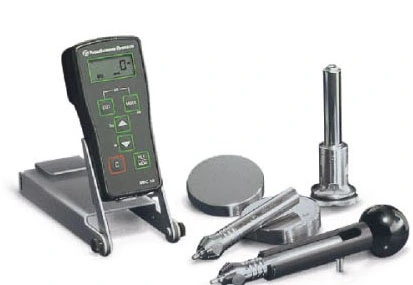

超声波硬度计
MIC10、MIC10DL
产品介绍
超声波硬度计MIC10/MIC10DL利用UCI(UltrasonicContactImpedance-超声波接触阻抗)方法能快速、方便地对维氏硬度凹处进行评价,无需使用显微镜。小而轻的MIC10使用电池供电,可在现场快速使用,在各方面不受限制,甚至可用在端头位置。该仪器可适用于任何形状、尺寸的大多数细晶粒、材料,特别适合于小公差范围内确定材料特性。可测量的工件部位包括法兰盘边缘和齿轮根部,也可在任何方向测量,如水平或垂直向上。
产品特点

一、MIC系列超声波硬度计仪器特点:

1、高精度测量:由于连续频率测量在进入测量表面的穿透过程中得到监控;

2、硬度值的变化和显示:单位HV、HB、HRC、HRB和抗拉强度N/mm2;

3、MIC10DL为存储型,配备有内部存储器和附加存储卡

·内部数据记录器可记录约1500个测量值,另有存储卡可存储约590个测量值;

·可打印静态指示功能(最大读数、最小读数、绝对和相对标准偏差)

·RS232接口可通过计算机机遥控或通过打印机可将检测结果存档。

二、MIC系列超声波硬度计技术参数:

1、测量/转换范围:20~1740HV、48~105HRB、20~68HRC、76~618HB、5~2250N/mm2(10Kg探头)

2、显示:4位LCD带开关背光

3、分辨率 :1HV;1HB;5N/mm2;0.1/0.5/1HRC和HRB(可选)

4、数据内存:数据记录器可存1500个测量值,存储卡可存590个数据(MIC10DL)

5、接口:RS232接口,可用于打印机和计算机双向通讯(MIC10DL)

6、电源:2节1.5V电池

7、尺寸重量:160x70x45mm,300g

三、MIC系列超声波硬度计探头和附件:

1、手动标准探头MIC201A:10N/1Kgf负载,特别适用于小凹槽表面

2、手动标准探头MIC205A:50N/5Kgf负载,适用于大多数的应用

3、手动标准探头MIC2010A:100N/10Kgf负载,适用于粗晶粒材料和粗糙表面

4、手动短探头MIC201AS(10N/1Kgf负载)/MIC205AS(50N/5Kgf负载)

5、手动长探头MIC201AL(10N/1Kgf负载)/MIC205AL(50N/5Kgf负载),配备有一个较长的振荡棒(37mm)。用于测量轮廓表面,或工件结构深的内腔/凹槽中。如蜗杆齿轮和啮合齿轮。

6、电动探头MIC2103A(3N/0.3Kgf)、MIC211A(大约8N/0.8Kgf)和电动探头MIC2101A(1N/0.1Kgf),配置有电动控制的维氏硬度计金刚石,能获得可靠的测量结果。

四、MIC系列超声波硬度计探头和附件:


型号

负载

探头直径

探头长度

手动标准探头MIC201A
手动标准探头MIC205A
手动标准探头MIC2010A

1kgf
5kgf
10kgf

19mm

162mm

手动长探头MIC201AL
手动长探头MIC205AL

1kgf
5kgf

19mm

190mm

手动短探头MIC201AS
手动短探头MIC205AS

1kgf
5kgf

19mm

90mm


1kgf 载荷的凹痕直径和深度

维氏硬度
HV

F=1kgf

直径d(μm)

深度t(μm)

最小材料厚度(μm)

250

86

12

120

500

61

9

90

750

50

7

70

1000

43

6

60


5kgf 载荷的凹痕直径和深度

维氏硬度
HV

F=5kgf

直径d(μm)

深度t(μm)

最小材料厚度(μm)

250

193

28

280

500

136

19

190

750

111

16

160

1000

99

13

130


MIC10电动探头支架
