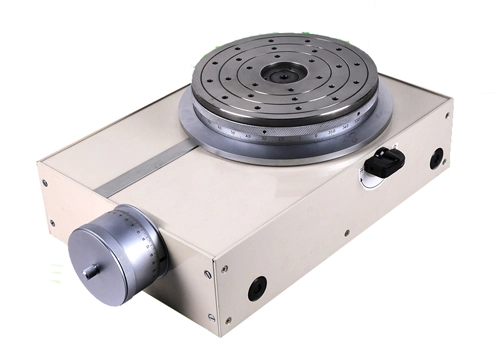

细分多齿分度台
XYR
产品介绍
细分多齿分度台是在720多齿分度台的基础上,加上一套细分装置组成,它克服了多齿分度台不能连续分度的缺点,同时,尽量保持多齿分度台的分度精度。
产品特点

仪器放置平板上与高精度数显自准直光管配合后可检定高精度角度块、高精度五棱镜及其它各种光学元件及镜面工件的角度,本仪器结构简单可靠,操作方便,便于调整和维护,适用于计量部门、角度基准制造工厂及厂矿企业计量室等有关精密计量单位作为精密仪器使用,是一种很实用角度标准。


一、XYR系列细分多齿分度台功能特点:

1、可实现任意角度的测量;

2、分度精度高,重复精度高,定心精度高;

3、利用了多齿的啮合平均效应,降低误差,保证精度;

4、结构简单,操作方便。

二、XYR系列细分多齿分度台技术参数

1、测量范围:0°~360°

2、最小刻度值:整分度0.5°

3、细分度:0.1″

4、分度范围:整分度0~360°

5、细分度:0~30′

6、整分度示值误差:≤0.2″

7、综合示值误差:≤1″

8、台面直径:φ205mm

9、承载能力:30kg

10、自重:45kg

11、外型尺寸:480*290*170mm

12、操作方式:手动
