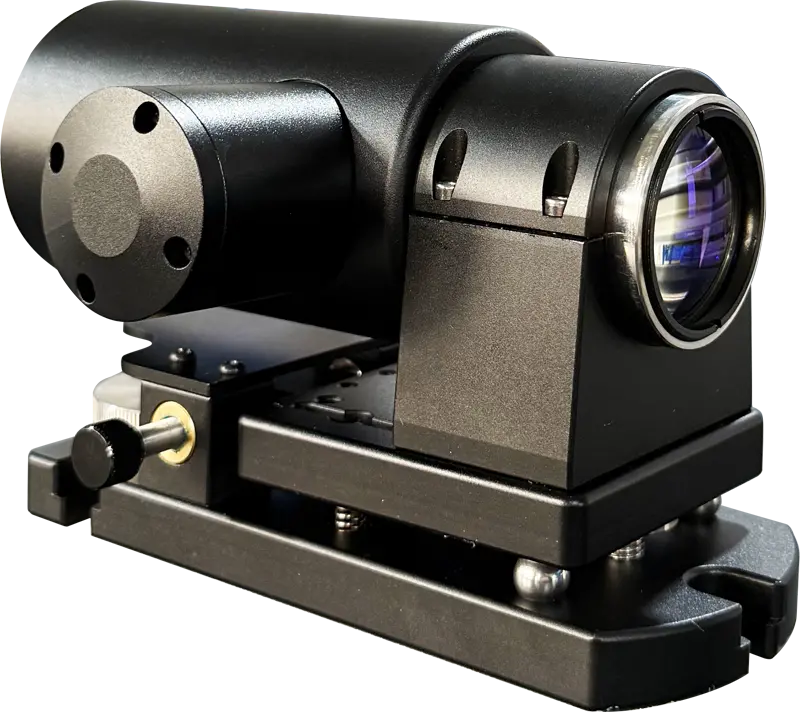

高精度电子自准直仪
YR5000UH-3050
产品介绍
YR5000型高精度电子自准直仪结合了我公司电子目镜专利技术、高分辨率图像传感技术和高精度嵌入式数字图像处理技术,可同时对两个方向的角度进行测量,并提供最高0.1角秒的测量精度。
产品特点

YR5000由高精度电子读数头、物镜管、可调底座、反光镜、显示控制器、激光快速找准器和无线遥控器等构成。运行于显示控制器的测量软件可显示大视野的电子目镜及测量数据,并可将数据保存为Excel兼容格式,显示控制器与主机之间仅需一条线缆连接;激光快速找准器用于快速找准和调整,无线遥控器可提供最长15米的遥控距离,极大地提高了产品的易用性。用户可通过选配其它测量配附件及测量软件完成对角度、直线度、垂直度、平行度、平面度、同轴度等的高精度测量。是精密机械制造、光学加工、航空航天、计量实验室理想的角度测量仪器。


二、YR5000型高精度电子自准直仪产品特性:

1、0.1角秒中心测角精度;

2、XY双轴同时测量;

3、大视野电子目镜,科学级高分辨率CCD传感器;

4、长寿命LED光源;

5、便携式显示控制器;

6、全数字信号处理;

7、即插即用USB接口;

8、丰富的测量配附件;

三、YR5000型高精度电子自准直仪典型应用:

1、精密机械安装定位;

2、机械产品直线度、平面度、垂直度、平行度等精度保障;

3、精密旋转台检测;

4、光学产品装配及调整;

5、光学及机械结构稳定性或振动测试;

6、物理及光学实验室。

三、YR5000型高精度电子自准直仪典型应用:

型号

YR5000UH-3050

物镜焦距

300mm

物镜口径

50mm (NA. = 90%)

光源类型

大功率半导体发光组件 (中心波长 λ=630nm,)

探测器

两个科学级高分辨率线阵探测器

目镜

电子目镜,可选配激光快速找准附件

测量频响

25Hz

接口

USB 2.0 High-Speed总线规范

测量距离

最大10米

最大读数视场

2400″ (arc sec. 角秒)

分辨率

0.01″ (arc sec. 角秒)

测量精度

±100"(arc sec. 角秒)

±0.1″ (arc sec. 角秒)

±1000"(arc sec. 角秒)

±0.25″ (arc sec. 角秒)

重复性

0.05″ (arc sec. 角秒)

外形尺寸(不含底座)

405mm(L)×84mm(W)×110mm(H)

重量(不含底座)

3.7 KG
