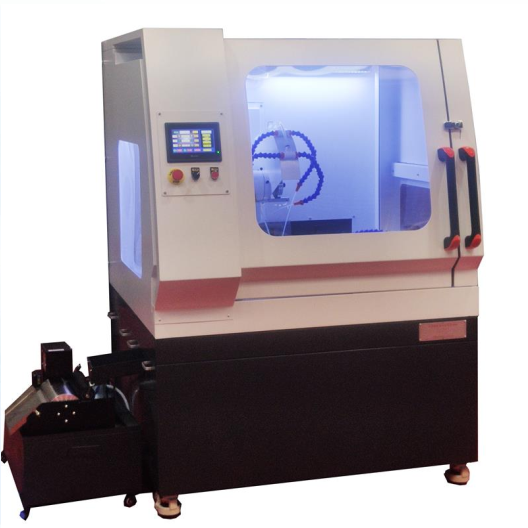

智能自动金相切割机
ZQ-600Z
产品介绍
ZQ-600Z全自动智能金相切割机,采用涡轮蜗杆机构和自动平台控制系统,及贯通式切割室空间。主要针对长工件、异形件、不规格件而研发的立地一体式三轴(X/Y/Z)全自动智能金相切割机,具备金相试样切割、开槽、取薄平片、切段等多种精密切割功能。
产品特点

尤其适合汽车零部件、铸造类、特殊切割要求等的精密定位切割取样。独特的多种组合切割模式设计,可实现垂直切割、分层切割、水平切割、往复切割4种切割模式.


一、技术特点:

1、立地一体式切割机;

2、手自一体智能切割机;

3、三轴联动(X/Y/Z)三轴自动;

4、多种自动切割模式(垂直切割、分层切割、水平切割、联动切割);

5、超大切割室(透明切割观察窗口);

6、贯通式超大空间。

6、磁性分离系统(有效分离切割金属杂质);



二、技术参数:


型号

ZQ-600Z

主轴转速

100-3000r/min(无极调速)

平台X移动

自动0-100mm

X轴速度

0-100mm(无极调速)

Z轴行程

250mm

Z轴速度

0-200mm

平台Y行程

自动390mm

平台Y速度

0-300mm(无极调速)

控制系统

8寸彩色触摸屏、PLC控制系统 (日本三菱)

圆形尺寸

直径170mm

长工件

长度不限制贯通式X宽300X高160mm

圆盘类切割尺寸

500X160mm

切割方式

垂直切割、分层切割、水平切割

送给方式

进退比任意设定

有效进刀距离

250+390mm

完成量追踪

液晶数显 (时时显示)

切割台尺寸

850X450mm

切割片规格

(350-500)X(2-5)X32mm

加持台规格

分体式双层可移动平台

切割速度

1-200mm/分钟

在线调速

任意调整

进刀距离

任意设定(0-390mm)

复位方式

自动复位

冷却系统

自动(高压喷淋水冷6通道)

水箱容量

250L

电机功率

7.5KW(ABB电机)

机台形式

立地一体式

电源

380V

外形尺寸

1300x1400x1900mm

重量(约)

2000KG

标准配置:


主机

一台

冷却系统

一套 (磁性分离)

Y向移动平台

一套(主机上)

X/Y双向定位平台

一套(主机上)

推进夹具

两付

随机工具

一套

精切片

两块

技术文件

说明书一份、合格证一份、保修卡一份

选配:

圆盘夹具、齿条夹具、万能夹具、纵剖夹具
