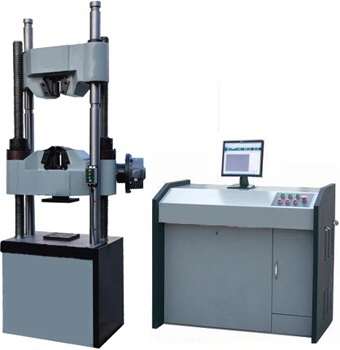

微机控制电液伺服万能试验机
WAW-300C、WAW-600C、WAW-1000C、WAW-2000C
产品介绍
微机控制电液伺服万能试验机用于各种金属、非金属材料的拉伸、压缩、弯曲和剪切试验,以及一些产品的特殊试验,适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。
产品特点


油缸采用:间隙密封,四立柱下置式主机,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。


传动系统采用:下横梁升降电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。


液压系统采用:油箱内的液压油通过电机带动高压泵进入油路,流经单向阀、高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。


控制系统采用:实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制;高分辨率达1/500000,全程不分档。


保护系统采用:当试验力超过最大试验力的3%时,过载保护,油泵电机停机;当活塞升起达到上极限位置时,行程保护,油泵电机停机。


一.微机控制电液伺服万能试验机性能特点:


1.四立柱下置式主机。


2.闭环控制。


3.高精度A/D模组,最高分辨率达1/500000,全程不分档。


4.过载保护和行程保护,有效保护电机的正常运转。


5.简单、可靠、稳定的液压系统。


6.测力范围高达2%-100%FS。


7.试验空间可根据试样的长度分三段调整,最高处适用于高温炉等外设设备的使用。


8.可定制试验机主机颜色。


二.  微机控制电液伺服万能试验机技术特征:

产品型号MC009

WAW-300C

WAW-600C

WAW-1000C

WAW-2000C

最大试验力

300KN

600KN

1000KN

2000KN

测试范围

6-300KN

12-600KN

20-1000KN

40-2000KN

测试准确度

±1%或±0.5%

实验级别

1级或0.5级

实验力分辨率

0.002KN

位移测量分辨率

0.01mm

变形测量精度

0.005mm

恒力、恒变形、恒位移控制范围

0.4%~100%FS

恒力、恒变形、恒位移控制精度

设定值小于10%FS时,设定值的±1.0%以内;设定值≥10%FS时,设定值的±0.5%以内

拉伸空间

800

850

800

压缩空间

700

活塞行程

250

圆试样钳口夹持直径

Φ6-Φ26

Φ13-Φ40

Φ13-Φ60

Φ35-Φ80

扁试样钳口夹持厚度

0-15

0-30

0-40

20-60

弯曲试验两点间距离

450

弯曲支滚宽度

140

弯曲支滚直径

Φ30

最大弯曲度

150

活塞最大移动速度

50mm/min

夹紧方式

内置式液压夹紧

主机外形尺寸

1000×600×2500

1100×780×2500

1200×1100×2600

油源外形尺寸

1100×700×1100

重量

2850kg

3050kg

4750kg

6550kg
