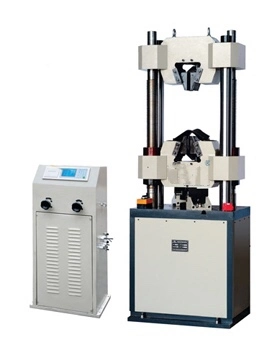

高精度液压式万能试验机
WES-100BG、WES-300BG、WES-600BG、WES-1000BG
产品介绍
液压式万能试验机用于各种金属材料的拉伸、压缩、弯曲,增加剪切附具可做剪切试验,亦可用作塑料、混凝土、水泥等非金属材料的压缩试验,增加简单附件,可完成胶带链条,钢丝绳、电焊条、瓦及构件的多种性能试验。
产品特点


油缸采用:间隙密封,下置式主机,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。


传动系统采用:下横梁升降电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。


液压系统采用:油箱内的油经过过滤油网被吸入油泵后,经油泵的输油管送到送油阀内,当送油手轮关闭时,由于油压作用而将活塞推开,油从回油管流回油箱,当送油手轮打开时,则油液经由油管进入工作油缸内,再通过压力油管经过回油阀体流回油箱。


控制系统采用:电子测力,液晶显示试验力-时间曲线、试验力、试验力峰值、具有明显屈服特征材料的屈服力,实验数据方便直观;通过数字健输入试样编号、横截面积,可直接测定材料的抗拉强度、屈服强度等力学性能;在配有微型打印机的情况下可对实验结果查询和打印。


保护系统采用:当试验力超过最大试验力的3%时,过载保护,油泵电机停机;当活塞升起达到上极限位置时,行程保护,油泵电机停机。


一. WES-BG系列高精度液压式万能试验机性能特点:


1.下置式四立柱主机,间隙密封。


2.液晶数显,操作方便,数据读取方便直观。


3.电子测力,分辨率高达0.004KN。


4.过载保护和行程保护,有效保护电机的正常运转。


5.简单可靠方便的液压系统。


6.测力范围高达4%-100%FS。


7.可定制试验机主机颜色。


二. WES-BG系列高精度液压式万能试验机技术特征:

型号MC009

WES-100BG

WES-300BG

WES-600BG

WES-1000BG

最大试验力

100KN

300KN

600KN

1000KN

测试范围

4-100KN

12-300KN

24-600KN

40-1000KN

测试准确度

±1%

实验力分辨率

0.004KN

拉伸空间

500

650

800

压缩空间

380

550

800

活塞行程

150

200

圆试样钳口夹持直径

Φ6-Φ26

Φ13-Φ40

Φ13-Φ60

扁试样钳口夹持厚度

0-12

0-15

0-30

扁试样最大夹持宽度

70

75

选配剪切试样尺寸

10mm

压盘尺寸

φ160mm或选配204X204mm

弯曲试验两点间距离

350

弯曲支滚宽度

100

140

弯曲支滚直径

Φ30

最大弯曲度

150

活塞最大移动速度

50mm/min

夹紧方式

手动夹紧

液压夹紧

弯曲附具

试验两支点间最大距离350

油泵及横梁电机功率

1.1及0.75千瓦

主机外形尺寸

720×580×1850

850×580×2150

1050×660×2250

油源外形尺寸

600×450×1200

重量

1550kg

2150kg

2350kg

3250kg
