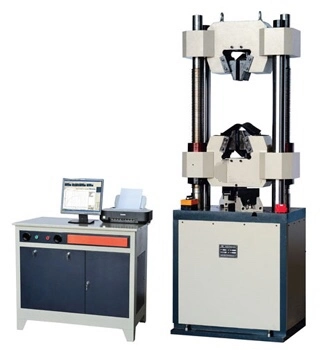

微机屏显液压式万能试验机
WEW-100B、WEW-300B、WEW-600B、WEW-1000B
产品介绍
液压式万能试验机用于各种金属材料的拉伸、压缩、弯曲,增加剪切附具可做剪切试验, 亦可用作塑料、混凝土、水泥等非金属材料的压缩试验,增加简单附件,可完成胶带链条,钢丝绳、电焊条、瓦及构件的多种性能试验。
产品特点

油缸采用:下置式主机,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。


传动系统采用:下横梁升降电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。


液压系统采用:油箱内的油经过过滤油网被吸入油泵后,经油泵的输油管送到送油阀内,当送油手轮关闭时,由于油压作用而将活塞推开,油从回油管流回油箱,当送油手轮打开时,则油液经由油管进入工作油缸内,再通过压力油管经过回油阀体流回油箱。


控制系统采用:配有计算机、打印机、电子引伸计、光电编码器及通用试验软件,可以准确测定金属材料的抗拉强度、屈服强度、规定非比例延伸强度、延伸率、弹性模量等力学性能;试验结果:可以查询和打印(力-位移,力-变形,应力-位移,应力-变形,力-时间,变形-时间)六种曲线及相关试验数据。


保护系统采用:当试验力超过最大试验力的3%时,过载保护,油泵电机停机;当活塞升起达到上极限位置时,行程保护,油泵电机停机。


具有软件自检功能,能自诊断故障。


一.液压式万能试验机性能特点:


1.下置式主机,高度低、重量轻,性价比高。


2.计算机控制显示,操作方便,数据读取方便直观。


3.支持开放编辑试验、编辑标准和编辑步骤,并支持导出导入试验、标准和步骤。


4.支持试验参数自定义。


5.采用开放式的EXCEL报表形式,支持用户自定义报表格式。


6.查询打印试验结果灵活方便,支持打印多个试样,自定义排序打印项目


7.程序支持分级管理两级(管理员、试验员)用户管理权限


8.当试验力超过最大试验力的3%时,过载保护,油泵电机停机


9.当活塞升起达到上极限位置时,行程保护,油泵电机停机


10.可定制试验机主机颜色。


二.微机屏显液压式万能试验机技术特征:


型号MC009

WEW-100B

WEW-300B

WEW-600B

WEW-1000B

最大试验力

100KN

300KN

600KN

1000KN

测试范围

5-100KN

12-300KN

50-600KN

50-1000KN

测试准确度

±1%或±0.5%

实验力分辨率

0.01KN

位移测量分辨率

0.01mm

变形测量精度

0.01mm

拉伸空间

550

650

700

压缩空间

380

活塞行程

150

圆试样钳口夹持直径

Φ6-Φ26

Φ13-Φ40

扁试样钳口夹持厚度

0-15

扁试样最大夹持宽度

70

75

压盘尺寸

φ160mm或选配204X204mm

弯曲试验两点间距离

450

弯曲支滚宽度

120

140

弯曲支滚直径

Φ30

Φ40

最大弯曲度

150

活塞最大移动速度

50mm/min

夹紧方式

手动夹紧

自动夹紧

圆试样拉伸钳口

Φ6-Φ13、Φ13-Φ26

Φ13-Φ26、Φ26-Φ40

扁试样拉伸钳口

0-15

压缩附具

φ160mm

弯曲附具

试验两支点间最大距离450

油泵及横梁电机功率

1.1及0.75千瓦

主机外形尺寸

720×580×1950

720×580×2150

890×660×2250

测力柜外形尺寸

1000×700×1400

重量

1950kg

2150kg

2700kg
