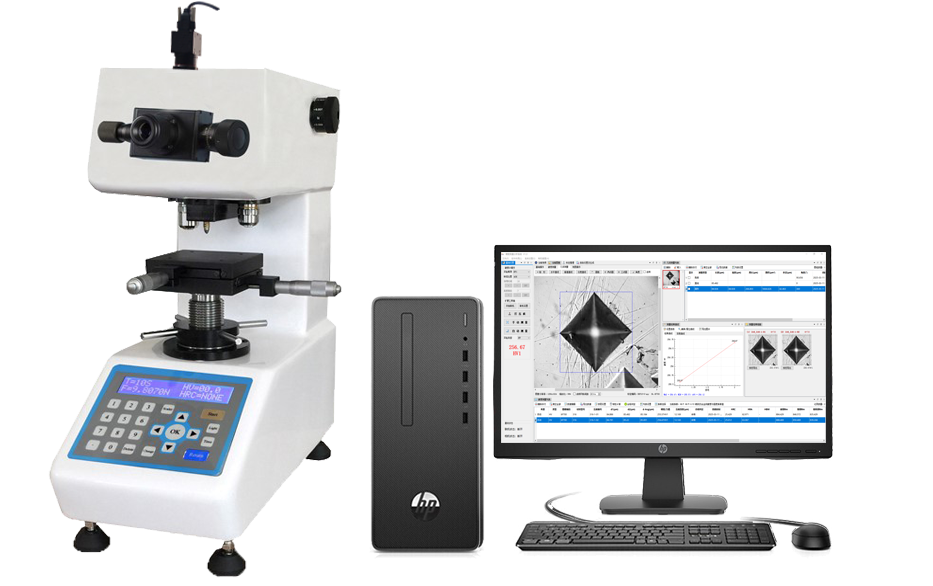

硬度测量分析系统
HMAS-D1000,1000Z
产品介绍
显微硬度测量分析系统本产品采用精密的机械结构,提高了机器本身的机械稳定性能。并在光学系统与光源上采用了独特的设计、精密的设计组合,使压痕的成像效果更加的清晰。经过HMAS硬度测量软件进行图形图像处理技术,对硬度的测量和分析更加方便快捷。使机器进一步进入了自动化控制领域.更广泛的适应于各种材料的硬度检测,碳化层和淬火硬化层的深度及梯度的硬度测试,是科研机构、企业及质检部门进行研究和检测的理想的硬度测试仪器.
产品特点

性能特点


                                                                                   (配笔记本)

产品特点:

 1、在原有机型上开发了全新大三通光学系统, 实现电脑图像处理系统的连接、目镜与CCD摄影同时观看测试;

2、仪器配备高精密的CCD图像成像系统和图像采集处理器,将仪器内部采集压痕图像转换进入电脑软件处理中心。

3、此软件具有图像识别、测量和分析技术的硬度测量分析软件,实现了硬度图像的全自动高速测量。本软件系统具备了多种硬度功能的特色功能(模拟调焦、色彩背景)等,属于国内全新系列硬度测量分析系统。

4、机器实现了硬度图像的全自动高速测量,主机硬件及软件采用预留端口设置,部分功能升级只需轻松拨码即可实现,使后续升级服务更加简便;

HMAS软件特点:

硬度测量分析系统(HMAS),是针对硬度计开发的一套具有图像识别、测量和分析 技术的硬度测量分析软件,实现了硬度图像的全自动高速测量。该软件系统界面友好、 操作方便、功能强大,能够实时显示硬度压痕图像,采用了自主开发的数码调焦技术 使看到的图像更加清晰,解决了传统需要通过硬度计目镜进行观察的不便之处;具有 自动跟踪压痕图像、自动检测计算压痕大小,实时显示硬度计算结果;能够对压痕图 像进行无级的放大缩小测量,对压痕图像很小的薄膜类材料也能精确测量;同时本软 件系统具有硬度测量结果统计评价分析,硬度SPC 分析,自动生成硬度分布曲线,压 痕深度测量及三维压痕模型生成,自动生成 PDF、Word、Excel 等格式的硬度测量分析 报告,图像

保存,打印等功能。

*3D压痕:选中该功能后,会出现硬度压痕的三维立体模型图像,在该三维图 面中用户可以很形象的看出该压痕的实际尺寸如宽度,长度和深度,同时可以鼠标的操作来旋转压痕的三维立体模型。(在三维压痕图像界面中,按住鼠标然后移动鼠标就能调节三维图像的角度,方便查看)

*模拟调焦:模拟调焦是本软件系统的一个特色,软件通过对图像的分析和计算, 运用智能算法,自动对硬度图像进行处理,极大的提高图像的清晰度,其作用类似 照相机对焦时远处的景物变得清晰一样,提高了用户的测量精度。模拟调焦的效果 如下面两幅图所示:其中左边是没

有经过模拟调焦的原始硬度压痕图像,右边是进 过模拟调焦后的图像,两者的对比可见模拟调焦的效果显著。

*误差评价:软件提供了对硬度测量结果进行误差的分析和评价功能,可以使用户更加直观形象 的对硬度检测结果进行分析。具体操作如下:要进行误差评价之前,必须要有硬度测量数据(即在硬度历史数据列表中有相关的数据),否则软件会出现没有数据无法进行误差评价的提

示对话框。有了硬度测量数据以后,用户只要简单的单击  [误差评价]  按钮,软件自动会弹出对硬度数据的误 差评价和分析界面。

*材料评级:软件提供了对被测材料渗氮层脆性级别评级功能,在测度测量界面中, 单击[材料评级]功能按钮后,会出现材料脆性评级界面。在该界面中显示了材料渗 氮层脆性级别按维氏硬度压痕边角碎裂程度而划分的标准评级图,这样用户可以很 方便的根据标准评级图,已经被测

材料所显示的硬度压痕图进行评级。

*十二种背景色、满足各种有色金属及热后处理零件、锻件、铸铁、铸钢件、铜材、铝材等工件的测试需求;

*打印管理:主要提供了对硬度测量数据和分析结果进行打印的相关功能,单击  [打印管理]  后 软件出现打印管理的界面。

*生成报告:用户可以将硬度测量数据和分析结果生成文档报告,软件可以生成三种格式的报告:Excel 电子表格文档、Word 文档、PDF 文

档。在硬度测量界面中, 用户单击[生成报告]  按钮后软件弹出报告类型选择对话框,让用户选择需要生成的 报告类型,然后选择  [确定]  后软件就自动生成报告。

技术指标:

参数/型号

HMAS-D1000

HMAS-D1000Z

测量分析系统

HMAS-D测量分析系统

转塔方式

手动转塔

自动转塔

变荷装置构造

凸轮结构

凸轮结构

升降丝杆

丝杆

丝杆

试验力

(8级) N:0.098N、0.245N、0.490N、0.981N、1.961N、2.942N、4.903N、9.807N

(8级) gf: 10gf、25gf、50gf、100gf、200gf、300gf、500gf、1000gf

(8级) 标尺:HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1

试验力加载

施加试验力速度:0.05mm/s,全自动(加卸/保持/卸载)

符合标准(精度)

GB/T4340 国标

X-Y移动平台

试台尺寸:100X100mm,试台移动范围25X25mm,机械读数0.01mm

理论硬度测量范围

0.001-6000HV

硬度值显示方式

主机电子小屏幕、电脑图像分析测量

目镜

10X(机械目镜)

物镜倍率

10X(观察)、40X(测量)

总放大倍数

100X(观察时)、400X(测量时)

主机最小检测单位

0.5μm(可选配0.25μm)

测微目镜移动方式

0.4螺距螺杆

测量数据采集方式

手动采集

测量数据计算方式

自动计算

换算标尺

HRC

试验力选择

外置式选力旋钮(自动转换)

试验力保荷时间

0~99秒,最小变动量1秒

试件最大高度

85mm

压头中心到内壁距离

110 mm

测试储存次数

0~99次

试验力选择
