明暗场工业检测显微镜
AMM-19、AMM-19D、AMM-19P、AMM-19T、AMM-19ST
产品介绍
AMM-19 明暗场工业检测显微镜适用于对工件表面的组织结构与几何形态进行显微观察。采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能,导柱升降装置,可以快速调整工作台与物镜之间的距离,适用于不同厚度工件检测。机械移动式载物平台可有效定位工件观察部位。调焦机构采用圆柱滚子导向传动,机构升降平稳。产品适用于精密零件,集成电路,包装材料等产品检测。
产品特点


AMM-19D数码明暗场工业检测显微镜是将传统的光学显微镜与数码相机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在数码相机显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

   AMM-19P视频图像明暗场工业检测显微镜是将传统的光学显微镜与图像处理通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在视频显示屏幕上观察实时动态图像,同时还可以对金相组织结构进行直观明了的观察等。

   AMM-19T图像处理明暗场工业检测显微镜是将传统的光学显微镜与计算机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

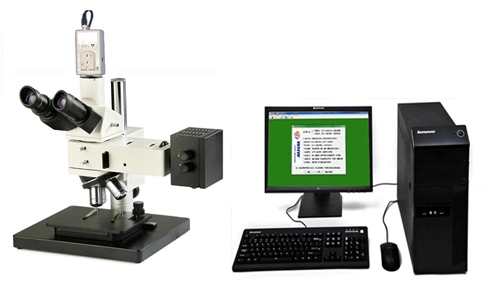

   AMM-19ST数据处理明暗场工业检测显微镜是将传统的光学显微镜与计算机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印,同时还可以对金相组织结构进行数据处理分析,对照金相模块自动评级等。

一、AMM-19系列明暗场工业检测显微镜技术参数:


型号MC006

AMM-19

AMM-19D

AMM-19P

AMM-19T

AMM-19ST

明暗场倒置金相显微镜

数码明暗场倒置金相显微镜

视频图像明暗场倒置金相显微镜

图像处理明暗场倒置金相显微镜

数据处理明暗场倒置金相显微镜

1、目镜

大视野 WF10X(视场数Φ22mm)

选配:10X分划广角目镜(Φ22mm),格值0.1mm/格

2、物镜

(明/暗场物镜)PL L5X/0.12 BD 工作距离:9.70 mm

(明/暗场物镜)PL L10X/0.25 BD 工作距离:9.30 mm

(明/暗场物镜)PL L20X/0.40 BD 工作距离:7.23mm

(明/暗场物镜)PL L50X/0.70 BD 工作距离:2.50 mm

3、选配目镜

(明/暗场物镜)PL L40X/0.75 BD 工作距离:3.04 mm

(明/暗场物镜)PL L60X/0.75 BD 工作距离:1.90 mm

(明/暗场物镜)PL L80X/0.80 BD 工作距离:0.80mm

(明/暗场物镜)PL L100X/0.85 BD 工作距离:0.22 mm

4、目镜筒

三目镜30˚倾斜, 可100%通光摄影。

5、落射照明系统

12V50W卤素灯,亮度可调

内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置,推拉式检偏器与起偏器

6、调焦机构

粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:1μm。

7、转换器

五孔(内向式滚珠内定位)

8、工作台

底座外形尺寸:300mmX240mm

机械式载物台外形尺寸:185mmX140mm,移动范围:横向35mm,纵向:30mm

9、配备系统

 标准主机1套

主机+数码成像系统1套

主机+视频图像处理系统1套

主机+图像处理系统1套

主机+数据处理系统1套
