明暗场透反射金相显微镜
AMM-17、AMM-17D、AMM-17P、AMM-17T、AMM-17ST
产品介绍
AMM-17系列正置明暗视场透反射金相显微镜是一种多用途工业检验用光学仪器,配置明/暗场物镜、大视野目镜与偏光观察装置,透反射照明采用“柯勒”照明系统,视场清晰。可用于半导体硅晶片、LCD基板、电路板、固体粉未及其它各种透明或不透明工业试样的检验,是生物学、金属学、矿物学、精密工程学、电子工程学等研究的理想仪器.
产品特点


AMM-17D数码正置明暗视场透反射金相显微镜是将传统的光学显微镜与数码相机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在数码相机显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

   AMM-17P视频图像正置明暗视场透反射金相显微镜是将传统的光学显微镜与图像处理通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在视频显示屏幕上观察实时动态图像,同时还可以对金相组织结构进行直观明了的观察等。

   AMM-17T图像处理正置明暗视场透反射金相显微镜是将传统的光学显微镜与计算机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

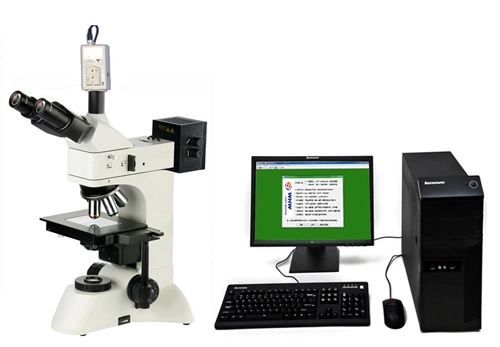

   AMM-17ST数据处理正置明暗视场透反射金相显微镜是将传统的光学显微镜与计算机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印,同时还可以对金相组织结构进行数据处理分析,对照金相模块自动评级等。

一、AMM-17系列正置明暗视场透反射金相显微镜性能特点:

1、采用无限远光学系统及模块化功能设计。

2、长工作距离明/暗视场平场物镜,视场大而清晰。

3、广角平场目镜:视场直径Ф22mm。

4、粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。

5、内置式可切换偏光观察装置,起偏器可360°旋转。

6、上光源采用翻盖式12V50W卤素灯箱,更换灯炮安全便捷,下光源采用12V30W卤素灯,加装散热片。

9、三目镜筒可自由切换目视观察与显微摄影,摄影时可100%通光,适合暗视场显微图像拍摄。

二、AMM-17系列正置明暗视场透反射金相显微镜技术参数:


型号MC006

AMM-17

AMM-17D

AMM-17P

AMM-17T

AMM-17ST

正置明暗视场透反射金相显微镜

数码正置明暗视场透反射金相显微

视频图像正置明暗视场透反射金相显微镜

图像处理正置明暗视场透反射金相显微镜

数据处理正置明暗视场透反射金相显微镜

1、目镜

标配:大视野 WF10X(视场数Φ22mm)

选购:分划目镜10X(视场数Φ22mm) 格值0.10mm/格

2、物镜

无限远长工作距离平场消色差明/暗视场物镜(无盖玻片)

PL L5X/0.12 B.D 工作距离(Work distance):9.7 mm

PL L10X/0.25 B.D 工作距离(Work distance):9.3 mm

PL L20X/0.40 B.D 工作距离(Work distance):7.2 mm

PL L40X/0.60 B.D 工作距离(Work distance):3.0 mm

3、选购物镜

PL L50X/0.70B.D 工作距离:2.50mm

PL L60X/0.70 B.D 工作距离:1.90 mm

PL L80X/0.80B.D 工作距离:1.25mm

PL L100X/0.85B.D 工作距离:0.22mm

4、目镜筒

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

5、落射照明系统

12V 50W卤素灯,亮度与灯炮位置可调

内置视场光阑、孔径光阑、滤色片转换装置,推拉式检偏器与起偏器

6、调焦机构

粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置

7、转换器

五孔(内向式滚珠内定位)

8、载物台

双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)

9、透射照明系统

阿贝聚光镜 NA.1.25 可上下升降

蓝滤色片和磨砂玻璃,选购:黄滤色片、绿滤色片。

集光器,卤素灯照明适用(内置视场光栏)

12V 30W 卤素灯,亮度可调

10、配备系统

 标准主机1套

主机+数码成像系统1套

主机+视频图像处理系统1套

主机+图像处理系统1套

主机+数据处理系统1套
