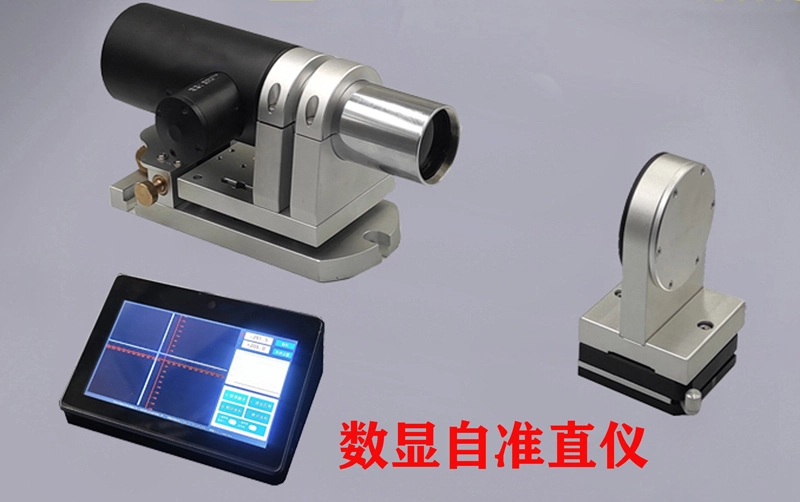

数显自准直仪
YR99、YR99Ⅱ
产品介绍
YR 99数显自准直仪是一种高精度测量仪器,该仪器主要用于小角度的精密测量,如多面棱体的检定、多齿分度台的检定,也可测量高精度导轨等精密零件的直线性、平行性、垂直性及相对位置,在精密测量和仪器检定中还可用于非接触式定位。该仪器具有安装、使用方便等特点,是精密机械、精密测量、仪器制造及相关科研、计量部门必不可少的检测仪器
产品特点


YR 99数显自准直仪有多种规格:

型号

YR-99

YR-99

测量范围、精度

±5″

0.1

±20″

0.5

±10″

0.2

±70″

1

±15″

0.3



YR 99型和YR 99Ⅱ型,具体见下表:


型号

YR99

YR99

物镜焦距(mm)

860

215

物镜通光口径(mm)

Φ48

Φ48

目镜放大倍数

16

16

反射镜直径(mm)

Φ65

Φ65

视场(′)

19

80

测量范围(")

±10

±70

仪器示值误差(″)

±0.2

±1

有效分辨力(″)

0.1

0.1

最小读数值(″)

0.01

0.1

光电瞄准重复性(″)

0.1

0.2

使用电源

220V 50Hz交流功耗<25W

220V 50Hz交流功耗<25W

外型尺寸(mm)

420×160×170

300×160×170

准直仪重量(kg)

4.5

3.5

电箱外形尺寸(mm)

320×280×140

320×280×140

电箱重量(Kg)

3

3
