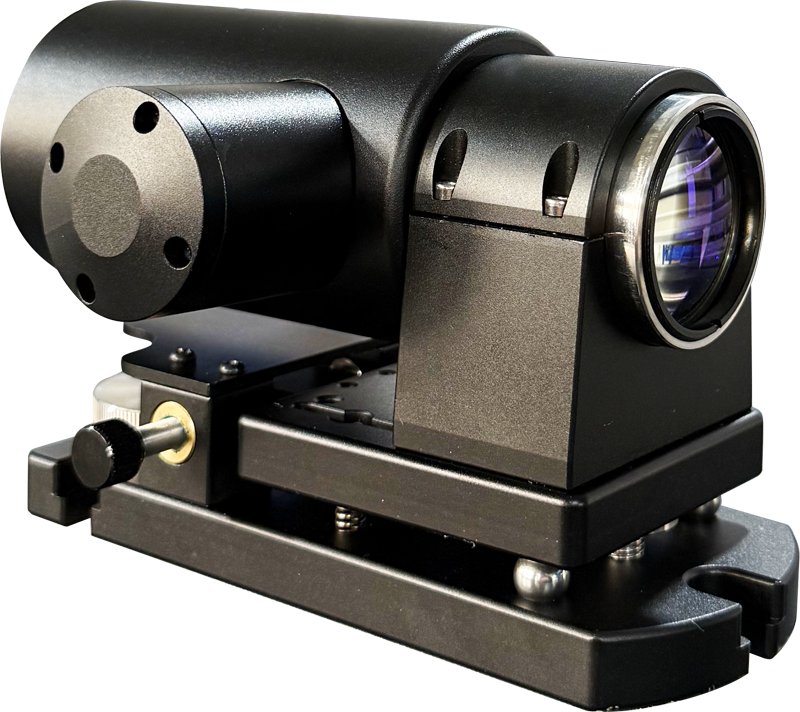

高精度电子自准直仪
YRHP
产品介绍
YRHP型高精度电子自准直仪是我公司现有自准直仪产品线中精度最高的设备,整机采用了坚固稳定的机械设计及专为高精度测量设计高质量大口径长焦距(F=1000mm)光学物镜,结合了我公司电子目镜专利技术、高分辨率图像传感技术和高精度嵌入式数字图像处理技术,可同时对两个方向的角度进行测量,并提供最高0.003角秒的分辨率及高达0.03角秒的中心区测量精度。
产品特点

YRHP的光学系统采用了100mm的大口径、高像质、低像差和低畸变的光学设计技术,同时使用了我公司专为本型号产品开发的调校和校准软硬件技术,结合高分辨率的图像传感应用技术,从而保证了仪器的整机高分辨率和高精度。仪器采用了USB 2.0高速数据总线接口,可以和各类通用的USB显示设备连接和应用;通过标配的无线遥控器,可实现最长15米的遥控距离,极大地提高了产品的易用性。

 YRHP适合于要求极高测量精度的应用场合,如航空航天、高精度光学系统装配等,同时也是各省市计量机构、高等院校和科研院所作为基准角度参考器具的理想选择。


一、YRHP型高精度电子自准直仪产品特点:

1、0.003角秒分辨率;

2、0.03角秒中心测角精度;

3、XY双轴同时测量;

4、电子目镜;

5、科学级高分辨率CCD传感器;

6、长寿命LED光源;

7、便携式显示控制器;

8、全数字信号处理;

9、即插即用USB接口;

10、丰富的测量选配附件;

二、YRHP型高精度电子自准直仪典型应用:

1、实验室基准角度器具;

2、精密旋转台检测;

3、航空航天;

4、光学产品装配及调整;

5、精密机械安装定位;

6、计量机构;

三、YRHP型高精度电子自准直仪技术参数:

型号

YRHP

物镜焦距

1000mm

物镜口径

100mm (NA. = 90%)

光源类型

大功率半导体光源(中心波长λ= 630nm)

探测器

两个科学级高分辨率传感器

目镜

软件显示的大视野电子目镜

测量频响

25Hz TYP.

接口

USB 2.0 High Speed Interface

测量距离

4

最大读数视场

1000" (arc sec. 角秒)

分辨率

0.003″ (arc sec. 角秒)

测量精度

±50"

±0.03″ (arc sec. 角秒)

±300"

±0.05″ (arc sec. 角秒)

重复性

0.01″ (arc sec. 角秒)

外形尺寸(不含底座)

495mm(L)×225mm(W)×190mm(H)
