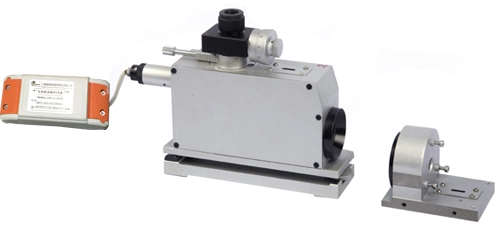

数显精密自准直仪(6、10、15、20、30米)
S1401
产品介绍
S1401型数显精密自准直仪,采用光学自准直原理、二维测量结构和精密电子技术,能对机床、仪器精密导轨和精密平板的运动直线度和平直度可以做水平、垂直二维方向的角、线性值进行精密测试,工作效率优于目前单向同类仪器以及双向普通仪器。它依靠现代电子技术大大的减少了测试误差计算的大量数据,在测试时只需将数据直接采集,通过精密电子计算,即可方便的得到误差数据。
产品特点


一、仪器特点:

1、结构简单,体积小巧;

2、精度高,重复性好;

3、精密传感技术的应用,数据采集更加精准;

4、自动计算直线度误差,高效快捷;

5、升及了数显盒,将原来的两个按钮升级为7个按钮,并对功能进行了完善,操作更简单;

6、可方便的查看已经保存到存储器的原始数据以及误差;

7、可连接电脑,将已经保存的数据导出到电脑;

8、内置高性能锂离子可USB充电电池,除了对数显盒本身供电,还能对光源供电,无需外接电源;

9、配以一定的附件后,能扩大使用范围。

二、主要技术参数:

型号

S1401

S1401-10

S1401-15

S1401-20

S1401-30

工作距离

6

10

15

20

30

物镜焦距

400mm

500mm

800mm

通光口径

42mm

60mm

60mm

80mm

反射镜直径

52mm

65mm

65mm

80mm

目镜放大倍率

15

测微目镜视场

8mm

分辨率

0.2

光栅数显盒

400线光栅

直线度计算

自动计算

数据存储

电脑输出

测角范围

±800

±600

±400

仪器精度

±100″内,≤±2

±100″内,≤±1.5


±500″内,≤±4

±400″内,≤±3

电源

USB充电

照明系统

大功率LED

外形尺寸

254×57×157mm

354x57x157mm

425x90x220mm


三、标准配置

1、自准直仪主机 1台

2、标准反射镜 1只

3、数显盒 1个

4、仪器箱 1个

5、合格证保修卡 1份

四、选配配置:

1、专用三脚架

2、直角转换器

3、磁性底座(配反射镜使用)

4、激光找准器
